Ⅰ.. Princip rada horizontalnog tornja za prskanje
Horizontalni toranj za raspršivanje učinkovita je oprema za pročišćavanje plina, koja se uglavnom koristi za obradu zagađivača u industrijskom otpadnom plinu, kao što su kisela magla, alkalna magla, organski plinovi i čestice.
1. Kontakt križnog strujanja plina i tekućine
- Uvođenje ispušnog plina: Ispušni plin se uvodi u horizontalno tijelo tornja kroz sustav ventilatora, obično ulazeći s jedne strane ili iz sredine tijela tornja.
- Smjer strujanja zraka: ispušni plin teče vodoravno u tijelu tornja, okomito na smjer kretanja tekućine za prskanje, tvoreći kontakt poprečnog toka.
- Smanjite otpor: Ovaj vodoravni dizajn protoka zraka učinkovito smanjuje otpor protoka sustava i smanjuje potrošnju energije ventilatora.
2. Raspršivanje i upijanje
- Sustav prskalica: visokotlačna mlaznica postavljena je u toranj za raspršivanje i raspršivanje apsorbirane tekućine (vode ili kemijskog reagensa) kako bi se formirale fine kapljice.
- Funkcija sloja punila: Otpadni plin prolazi kroz sloj punila (kao što je kuglični prsten i Lassijev prsten) i u potpunosti dolazi u kontakt s tekućim filmom na površini punila, povećavajući površinu kontakta plina i tekućine.
- Fizička i kemijska apsorpcija: Zagađivači se apsorbiraju ili pretvaraju u bezopasne tvari fizičkom adsorpcijom ili kemijskim reakcijama (kao što je acidobazna neutralizacija).
3. Odmagljivanje i emisija
- Uređaj za odmagljivanje: pročišćeni plin prolazi kroz sloj za odmagljivanje (ciklonska ploča ili lascill prstenasto punjenje) kako bi se uklonile uvučene kapljice tekućine i spriječila sekundarna kontaminacija.
- Čista emisija: Obrađeni plin ispušta se s druge strane tornja kako bi se zadovoljili standardi zaštite okoliša.
4. Petlja i obrada
- Kruženje tekućine: tekućina za prskanje skuplja se s dna tornja i ponovno se koristi nakon što ju pumpa za cirkulaciju vode stavi pod tlak kako bi se smanjili operativni troškovi.
- Obrada otpadne tekućine: Redovito mijenjajte ili tretirajte otpadnu tekućinu kako biste izbjegli obogaćivanje onečišćenja i utjecali na učinkovitost pročišćavanja.
II. Strukturna analiza vodoravnog tornja za prskanje
Horizontalni tornjevi za prskanje imaju kompaktan dizajn, što ih čini prikladnim za industrijske primjene s ograničenim prostorom.

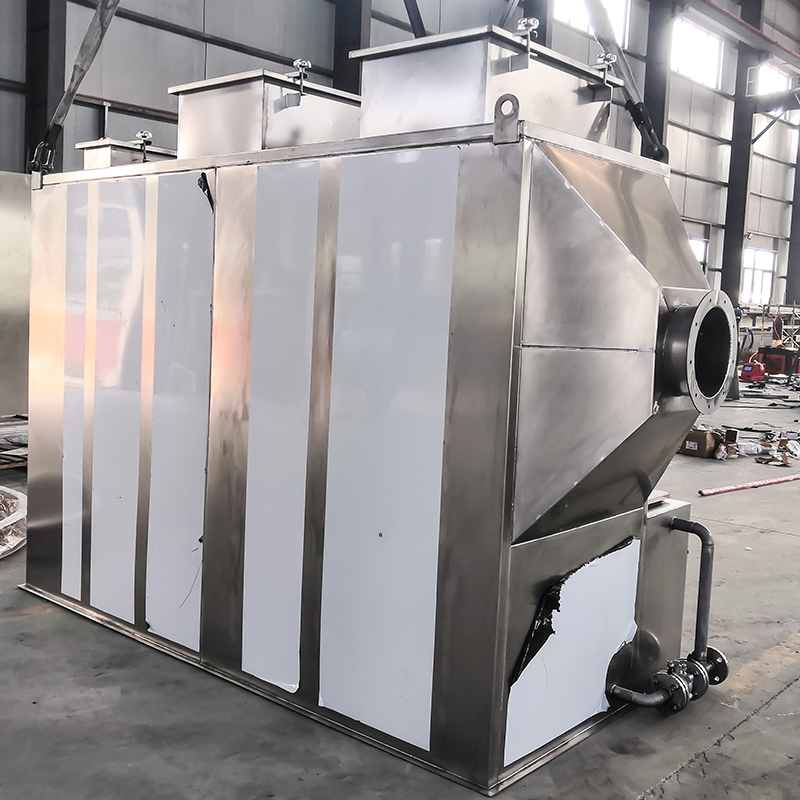

1. Struktura tornja
- Oblik i materijal: Vodoravna cilindrična ili kvadratna struktura, izrađena od materijala otpornih na koroziju (kao što su PP, FRP i nehrđajući čelik 304/316).
- Modularni dizajn: segmentirani prirubnički spojevi olakšavaju transport i ugradnju, prilagođavajući se različitim brzinama protoka zraka.
2. Sustav raspršivanja
- Raspored mlaznica: Vodoravni, višeslojni raspored osigurava jednoliku pokrivenost tekućinom i poboljšava učinkovitost kontakta plin-tekućina.
- Odabir tekućine za prskanje: Voda ili kemijski reagensi, kao što su otopine kiselina ili lužina, odabiru se na temelju sastava ispušnih plinova kako bi se poboljšala apsorpcija.
3. Sloj pakiranja
- Vrsta pakiranja: Visokoučinkovito pakiranje, kao što su Pall prstenovi i Raschig prstenovi, pruža veliku površinu i mali otpor.
- Slojeviti dizajn: Višestruki slojevi pakiranja optimiziraju distribuciju plin-tekućina i sprječavaju začepljenja i kanaliziranje.
4. Sloj za odmagljivanje
- Vrsta odmagljivača: Ciklonske ploče ili Raschigovi prstenovi učinkovito uklanjaju uvučene kapljice tekućine iz plina.
- Zaštita od uvlačenja kapljica: osigurava da ispušni plin ne sadrži kapljice kako bi se spriječila korozija ili kontaminacija nizvodne opreme.

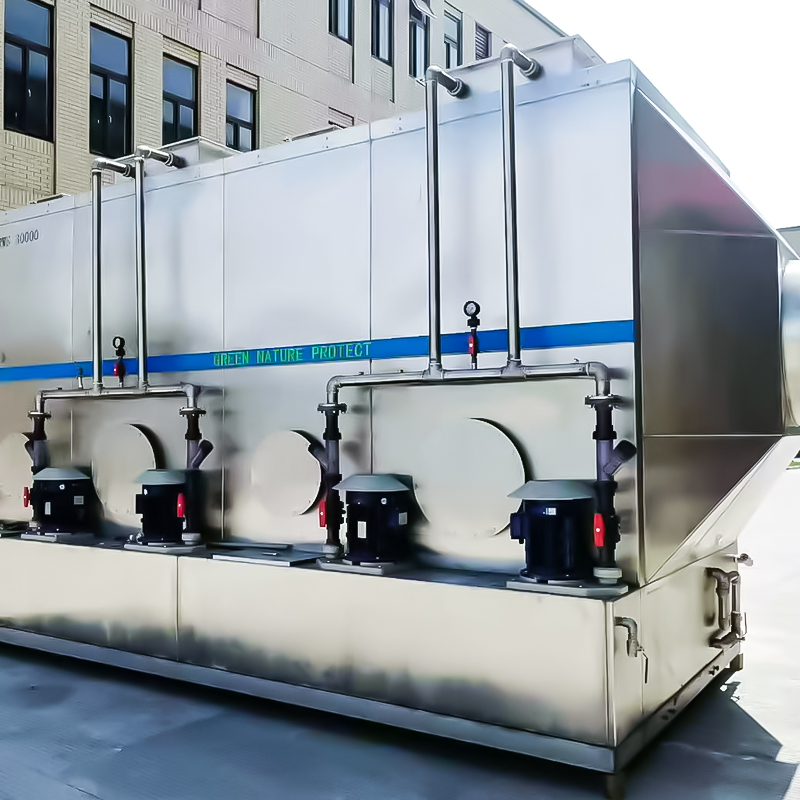

5. Cirkulacijski sustav
- Spremnik za cirkulaciju vode: nalazi se na dnu tornja, skuplja tekućinu za prskanje i opremljen je kontrolom razine i praćenjem pH.
- Pumpa za cirkulaciju vode: izrađena od materijala otpornih na koroziju (kao što su plastika ili nehrđajući čelik) kako bi se osigurao dugotrajan stabilan rad.
6. Pomoćne strukture

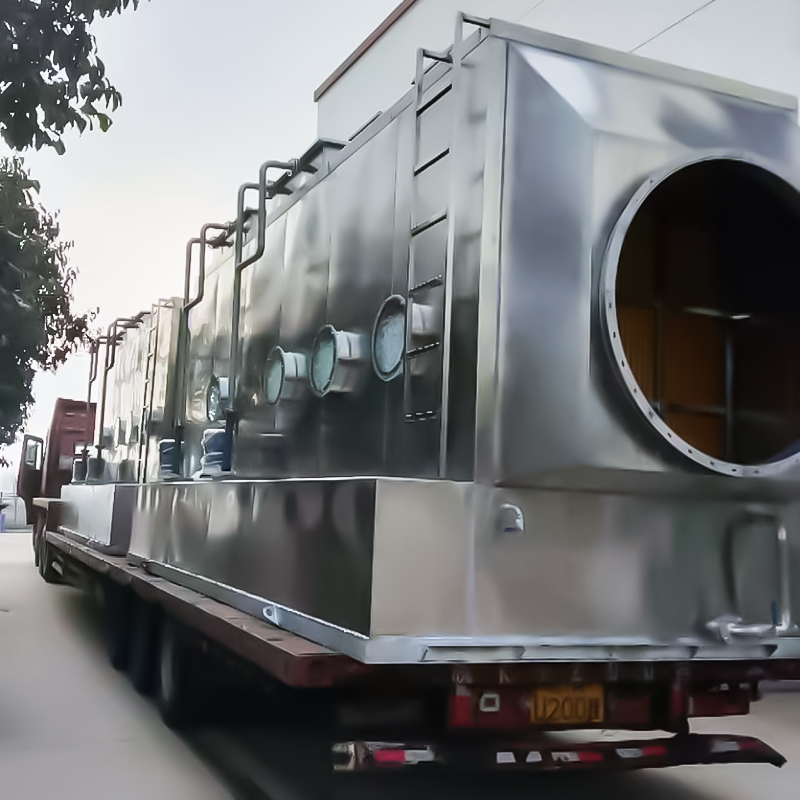

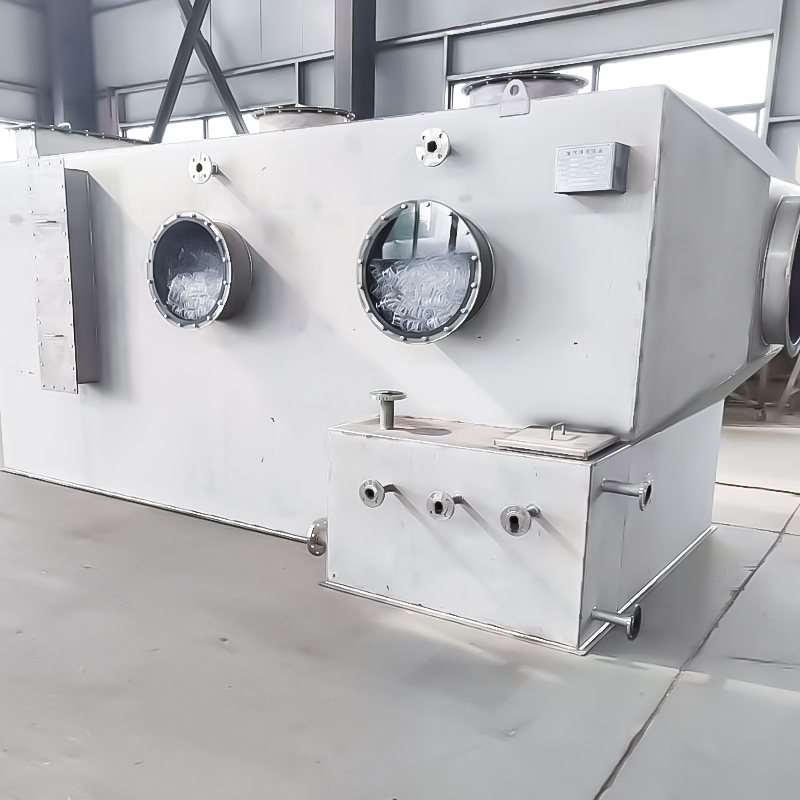

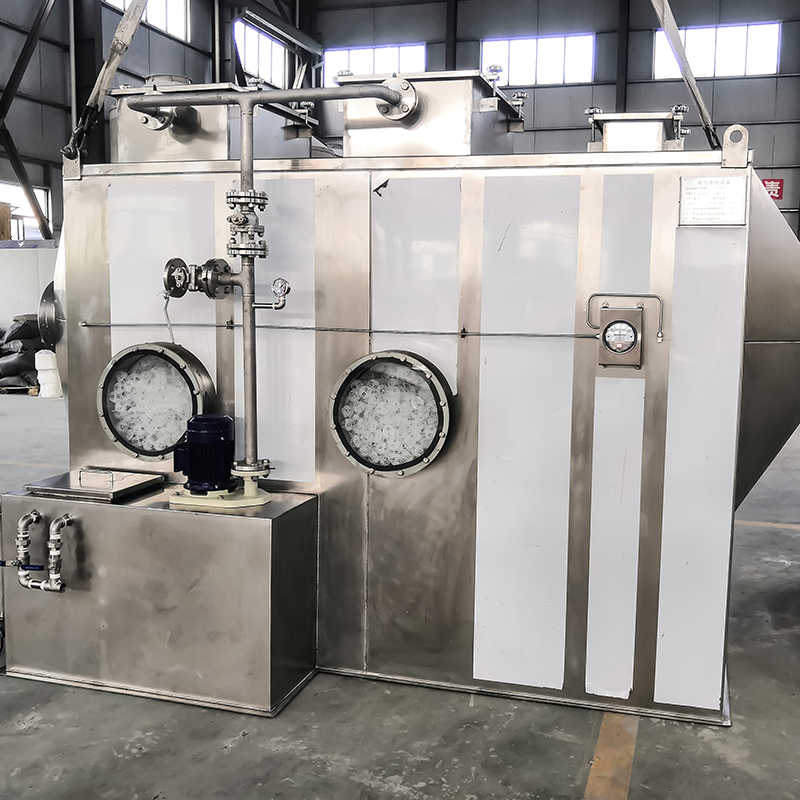

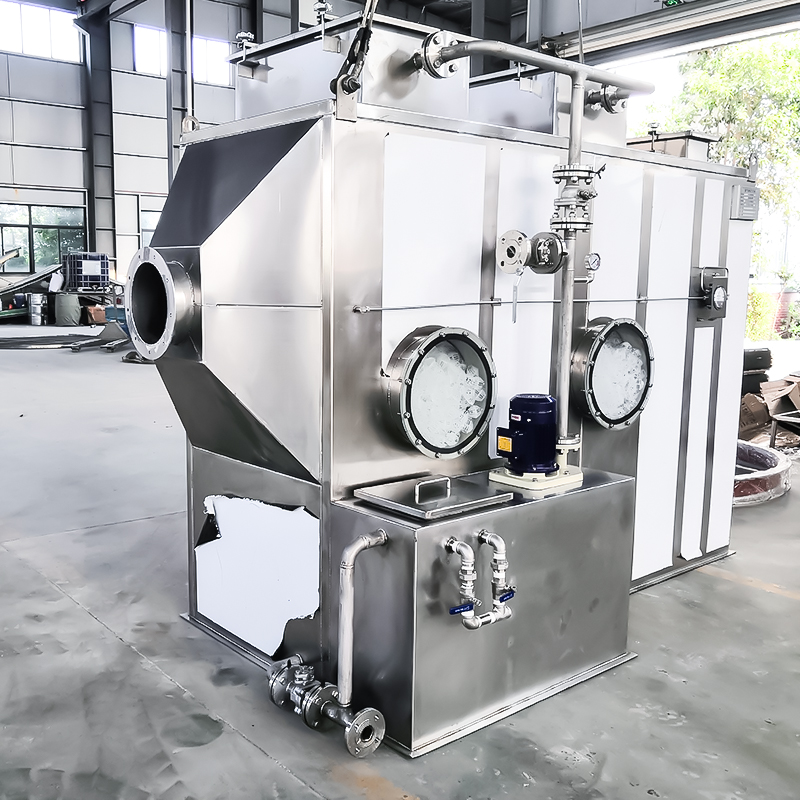

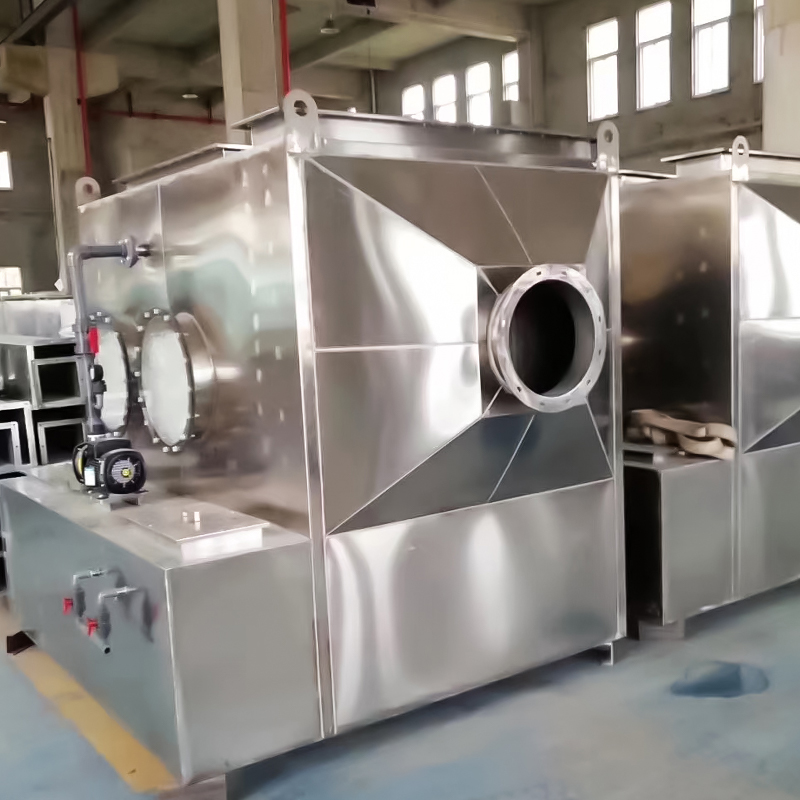

- Inspekcijski otvori i prozori za promatranje: Prozirni inspekcijski prozori i inspekcijski otvori predviđeni su za jednostavno održavanje i pregled.
- Potpora i učvršćenja: Stabilni nosači i učvršćenja osiguravaju stabilan rad opreme.
III. Prednosti horizontalnog tornja za prskanje
- Učinkovito pročišćavanje: Učinkovitost pročišćavanja doseže više od 90%, pogodno za razne onečišćivače.
- Ušteda prostora: vodoravni dizajn, spuštena visina, pogodan za unutarnju instalaciju.
- Niski operativni troškovi: Reciklirajte tekućinu za prskanje kako biste smanjili potrošnju vode i kemijskih reagensa.
- Otpornost na koroziju: koristite materijale otporne na koroziju za prilagodbu kiselim i alkalnim sredinama i dug životni vijek.
- Praktično održavanje: jednostavna struktura, praktično održavanje i smanjeni troškovi održavanja.
IV. Ključne točke dizajna
- Analiza parametara otpadnog plina: Odredite dimenzije tornja i vrstu pakiranja na temelju sastava otpadnog plina, koncentracije, temperature i brzine protoka.
- Kontrola omjera plina i tekućine: Racionalno dizajnirajte brzinu protoka tekućine za prskanje kako biste osigurali dovoljan kontakt i upijanje.
- Odabir materijala: Odaberite odgovarajuće materijale tornja na temelju njihovih korozivnih svojstava, kao što su PP i nehrđajući čelik.
- Sigurnosne mjere: Instalirajte uređaje otporne na eksploziju i nadzor plina kako biste osigurali siguran rad.
Na temelju gornje analize, horizontalni raspršivači, sa svojom visokom učinkovitošću, kompaktnošću i otpornošću na koroziju, postali su neophodna oprema za obradu industrijskog otpadnog plina. Široko su primjenjivi u različitim radnim uvjetima i pomažu tvrtkama u postizanju ekoloških standarda.
| Horizontalni toranj za prskanje može podnijeti količinu zraka od 5000 - 30000 m³, a može se prilagoditi prema stvarnim potrebama. |
| Serijski broj | Ime | Specifikacija (duljina * širina * visina, jedinica: mm) | Jedinica | Količina | Primjedbe |
| 1 | Horizontalni toranj za prskanje (volumen zraka za rukovanje: 5000 m³/h) | 2500 (uključujući promjenjivu veličinu promjera) * 1200 (bez veličine spremnika za vodu) * 1800 | set | 1 | 1. Materijali opreme uključuju PP, nehrđajući čelik 304 i FRP, s debljinama prilagođenim za ispunjavanje specifičnih tvorničkih zahtjeva.
2. Brzina praznog tornja: 1,5 metara u sekundi;
3. Jednoslojni sustav raspršivanja sa spiralnim mlaznicama od 4 × 4 inča;
4. Jednoslojni Pall prstenovi od Ø50 mm pakiranja ≥600 mm;
5. Jednoslojni eliminator magle od PP žičane mreže ≥200 mm;
6. Dva otvora za inspekciju od prozirnog kaljenog stakla Ø500 mm;
7. Ulazni/izlazni promjer: 400 mm;
8. Jedan integrirani spremnik za doziranje kemikalija sa strane;
9. Jedan odvodni otvor, preljevni otvor, ručni/automatski plutajući sustav za dopunjavanje vode; |
| - | Cirkulacijska pumpa | 1,5kw | set | 1 | Vertikalna PP antikorozivna pumpa otporna na kiseline i lužine, protok: 169 m³/h, uzgon: 15 m, dvostupanjski energetski učinkovit motor |
| 2 | Horizontalni toranj za prskanje (volumen zraka za rukovanje: 10000 m³/h) | 3000 (uključujući promjenjivu veličinu promjera) * 1500 (bez veličine spremnika za vodu) * 1800 | set | 1 | 1) Materijali opreme uključuju PP, nehrđajući čelik 304 i FRP, s debljinama prilagođenim posebnim tvorničkim zahtjevima;
2) Brzina praznog tornja: 1,5 metara u sekundi;
3) Jedan sloj prskanja sa šest spiralnih mlaznica od 4 inča;
4) Jedan sloj Ø50mm Pall prstenova za pakiranje ≥600mm;
5) Jedan sloj eliminatora magle od PP žičane mreže ≥200 mm;
6) Dva otvora za inspekciju od prozirnog kaljenog stakla Ø500 mm;
7) Ulazni/izlazni promjer: ￠600 mm;
8) Jedan integrirani spremnik za doziranje kemikalija sa strane.
9) Jedan odvodni otvor, preljevni otvor, ručni/automatski plutajući sustav za dopunjavanje vode; |
| - | Cirkulacijska pumpa | 2,2kw | set | 1 | Vertikalna PP antikorozivna pumpa otporna na kiseline i lužine, protok: 24 m³/h, uzgon: 20 m, dvostupanjski energetski učinkovit motor |
| 3 | Horizontalni toranj za prskanje (volumen zraka za rukovanje: 15000 m³/h) | 3600 (uključujući promjenjivu veličinu promjera) * 1500 (bez veličine spremnika za vodu) * 1800 | set | 1 | 1. Materijali opreme uključuju PP, nehrđajući čelik 304 i FRP, s debljinama prilagođenim za ispunjavanje specifičnih tvorničkih zahtjeva.
2. Brzina praznog tornja: 1,5 metara u sekundi;
3. Jednoslojni sustav raspršivanja s 8 spiralnih mlaznica od 1/4 inča;
4. Jednoslojni Pall prstenovi od Ø50 mm pakiranja ≥600 mm;
5. Jednoslojni eliminator magle od PP žičane mreže ≥200 mm;
6. Dva otvora za inspekciju od prozirnog kaljenog stakla Ø500 mm;
7. Ulazni/izlazni promjer: 700 mm;
8. Jedan integrirani spremnik za doziranje kemikalija sa strane;
9. Jedan odvodni otvor, preljevni otvor, ručni/automatski plutajući sustav za dopunjavanje vode; |
| - | Cirkulacijska pumpa | 3,75kw | set | 1 | Vertikalna antikorozivna PP pumpa otporna na kiseline i alkalije, protok: 28m³/h, uzgon: 28m, dvostupanjski energetski učinkovit motor |
| 4 | Horizontalni toranj za prskanje (volumen zraka za rukovanje: 20000 m³/h) | 4200 (uključujući promjenjivu veličinu promjera) * 1500 (bez veličine spremnika za vodu) * 1800 | set | 1 | 1) Materijali opreme uključuju PP, nehrđajući čelik 304 i FRP, s debljinama prilagođenim posebnim tvorničkim zahtjevima.
2) Brzina praznog tornja: 1,5 metara u sekundi;
3) Jedan sloj prskanja s 8 spiralnih mlaznica od 1/4 inča;
4) Jedan sloj Ø50mm Pall prstenova za pakiranje ≥600mm;
5) Jedan sloj eliminatora magle od PP žičane mreže ≥200 mm;
6) Dva otvora za inspekciju od prozirnog kaljenog stakla Ø500 mm;
7) Ulazni/izlazni promjer: 800 mm;
8) Jedan integrirani spremnik za doziranje kemikalija sa strane.
9) Jedan odvodni otvor, preljevni otvor, ručni/automatski plutajući sustav za dopunjavanje vode; |
| | | | | |
| | Cirkulacijska pumpa | 3,75kw | set | 1 | Vertikalna PP pumpa otporna na koroziju koja radi na suho
Protok: 28 m³/h
Glava: 28 m
Motor energetske učinkovitosti razine 2
Marka: Riyiguobao |
| 5 | Horizontalni toranj za prskanje (volumen zraka za rukovanje: 25000 m³/h) | 4100 (uključujući promjenjivu veličinu promjera) * 2000 (bez veličine spremnika za vodu) * 1900 | set | 1 | 1. Materijali opreme uključuju PP, nehrđajući čelik 304 i FRP, s debljinama prilagođenim za ispunjavanje specifičnih tvorničkih zahtjeva.
2. Brzina praznog tornja: 1,5 metara u sekundi;
3. Jednoslojni sustav raspršivanja s 10 spiralnih mlaznica od 4 inča;
4. Jednoslojni Pall prstenovi od Ø50 mm pakiranja ≥600 mm;
5. Jednoslojni eliminator magle od PP žičane mreže ≥200 mm;
6. Dva otvora za inspekciju od prozirnog kaljenog stakla Ø500 mm;
7. Ulazni/izlazni promjer: ￠900 mm;
8. Jedan integrirani spremnik za doziranje kemikalija sa strane;
9. Jedan odvodni otvor, preljevni otvor, ručni/automatski plutajući sustav za dopunjavanje vode; |
| - | Cirkulacijska pumpa | 5,5kw | set | 1 | Vertikalna antikorozivna PP pumpa otporna na kiseline i alkalije, protok: 38m³/h, uzgon: 32m, dvostupanjski energetski učinkovit motor, marka: Rizhao Guobao; |
| 6 | Horizontalni toranj za prskanje (volumen zraka za rukovanje: 30000 m³/h) | 4500 (uključujući promjenjivu veličinu promjera) * 2000 (bez veličine spremnika za vodu) * 1900 | set | 1 | 10. Materijali opreme uključuju PP, nehrđajući čelik 304 i FRP, s debljinama prilagođenim za ispunjavanje specifičnih tvorničkih zahtjeva.
11. Brzina praznog tornja: 1,5 metara u sekundi;
12. Jednoslojni sustav raspršivanja s 13 spiralnih mlaznica od 4 inča;
13. Jednoslojni Ø50mm Pall prstenovi za pakiranje ≥600mm;
14. Jednoslojni eliminator magle od PP žičane mreže ≥200 mm;
15. Dva inspekcijska otvora od prozirnog kaljenog stakla Ø500 mm;
16. Ulazni/izlazni promjer: ￠1000 mm;
17. Jedan integrirani spremnik za doziranje kemikalija sa strane.
Jedan odvodni otvor, preljevni otvor, ručni/automatski plutajući sustav za dopunjavanje vode; |
| - | Cirkulacijska pumpa | 7,5kw | set | 1 | Vertikalna antikorozivna PP pumpa otporna na kiseline i alkalije, protok: 50m³/h, uzgon: 38m, dvostupanjski energetski učinkovit motor, marka: Rizhao Guobao; |
| - | Ostale specifikacije
Nestandardna prilagodba | - | - | - |
