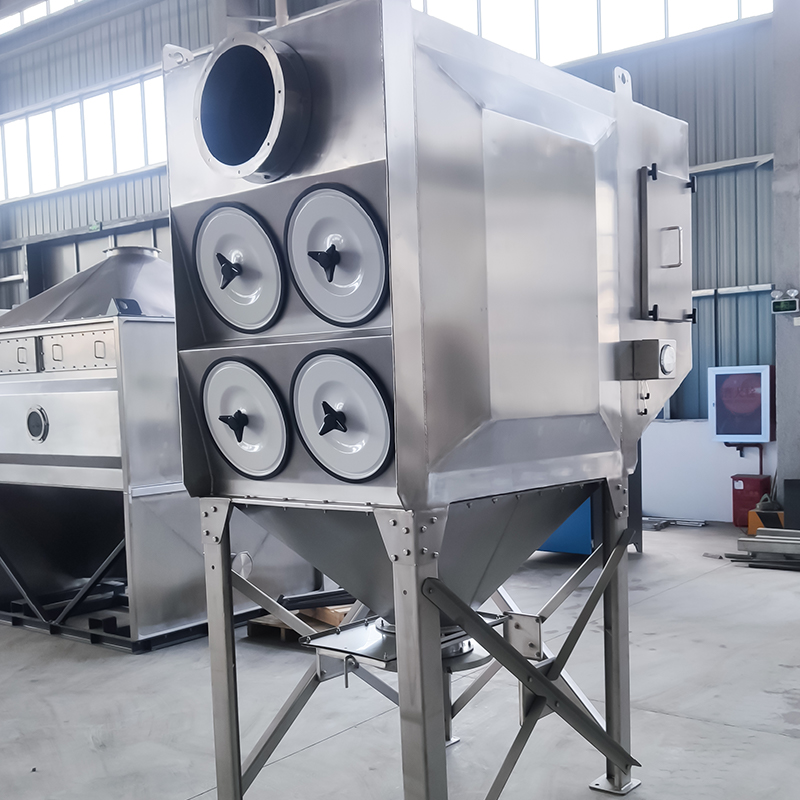

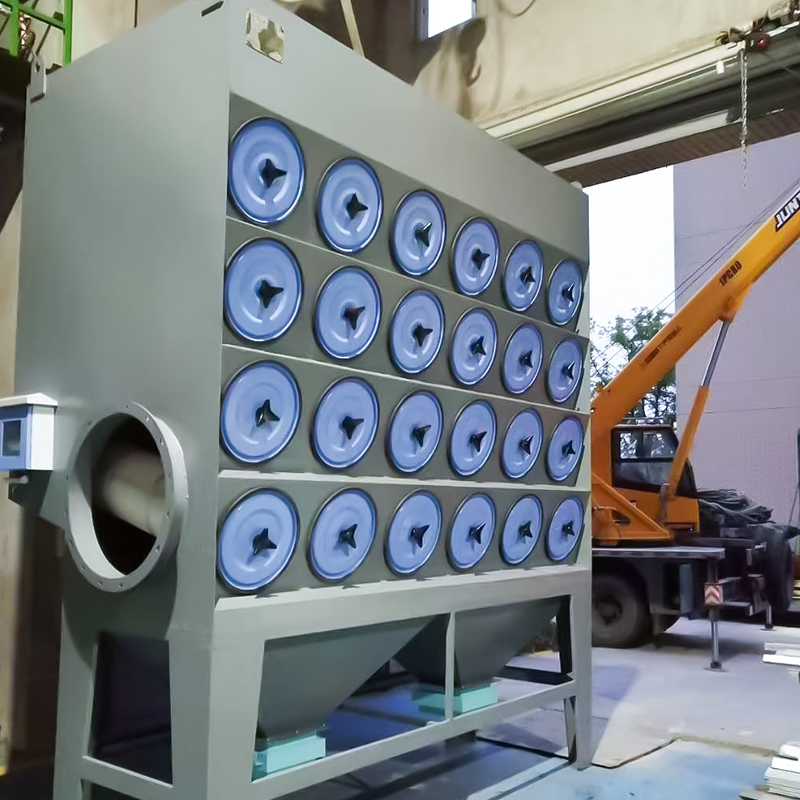

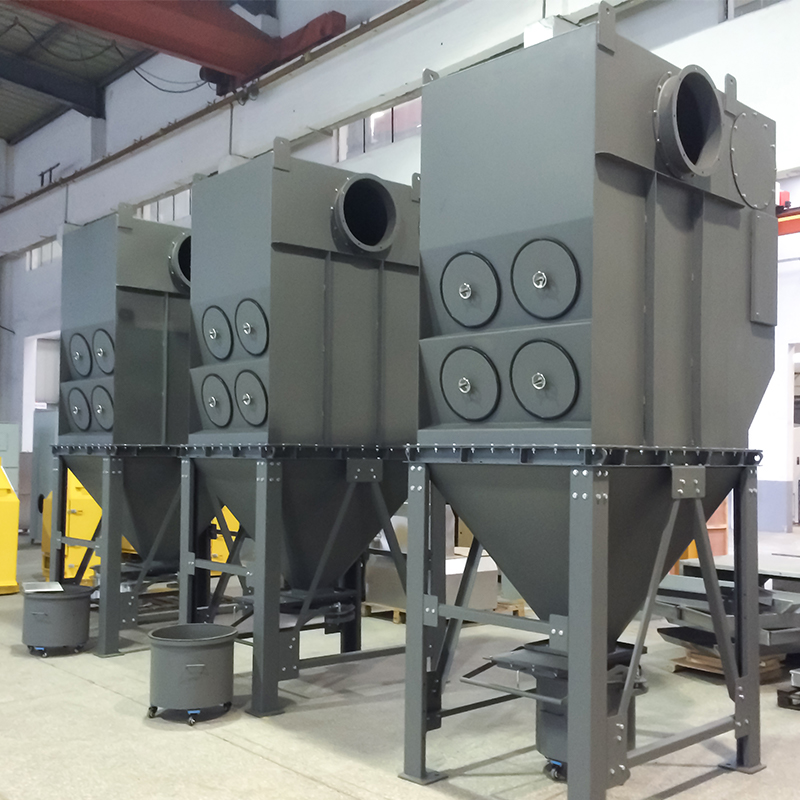

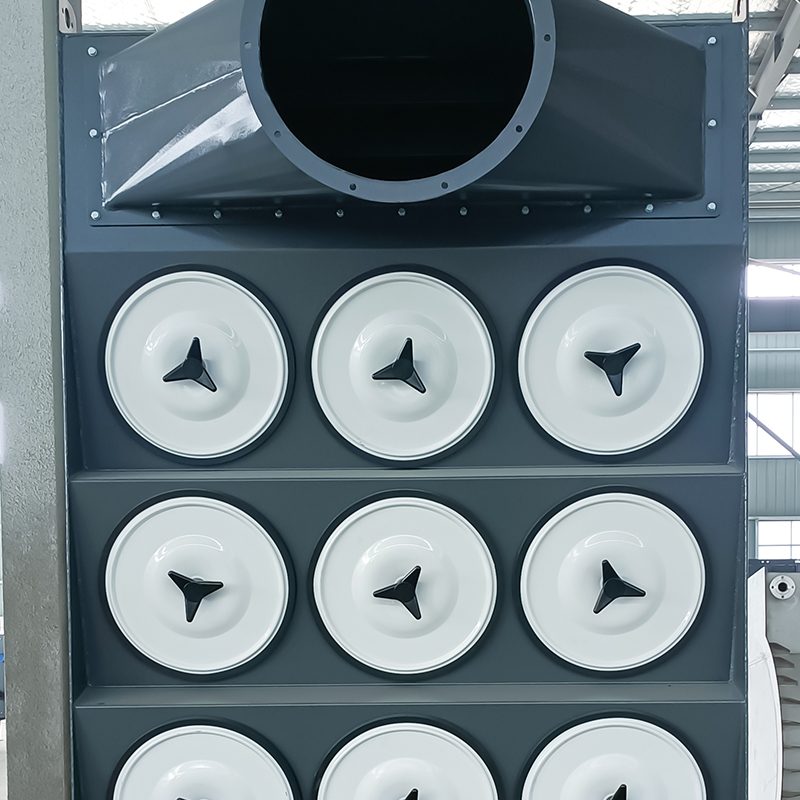

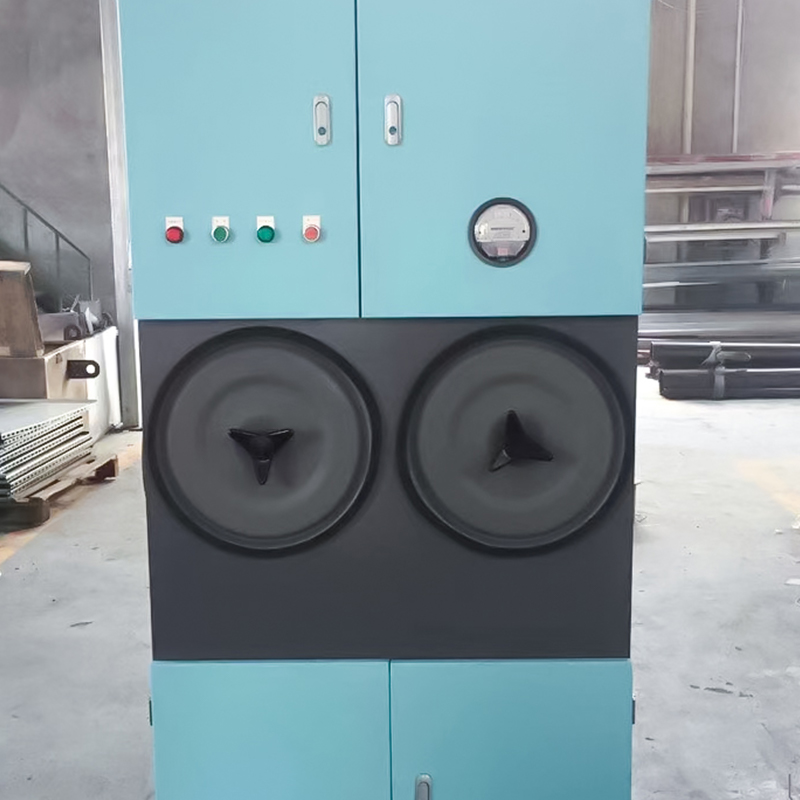

Uložak za sakupljanje prašine

Specifikacije samostalnog sakupljača prašine s uloškom

Formule izračuna za ključne tehnologije patronskih sakupljača prašine

1. Brzina filtracije (v)

Brzina filtracije je volumen plina koji prolazi kroz efektivno područje filtracije filtarskog uloška po jedinici vremena i ključni je parametar dizajna:
v = \frac{Q}{60 \times A}

- v: Brzina filtracije (m/min), tipično odabrana na temelju svojstava prašine (npr. 1,0-2,0 m/min za suhu, neljepljivu prašinu, 0,5-1,0 m/min za ljepljivu prašinu);
- Q: Količina zraka za obradu (m³/h);
- A: Ukupna efektivna površina filtracije (m²).

2. Ukupna efektivna površina filtracije (A)

A = n puta A_1

- n: Broj filtarskih uložaka;
- A_1: Efektivna površina filtracije jednog filtarskog uloška (m²), izračunata iz dimenzija uloška: A_1 = \pi \puta D \times L (D je promjer uloška, ​​m; L je duljina uloška, ​​m).

3. Broj filtarskih uložaka (n)

Izvedeno iz volumena zraka i brzine filtracije:
n = \frac{Q}{60 \times v \times A_1}

4. Otpor opreme (ΔP)

Ukupni otpor patronskog sakupljača prašine sastoji se od otpora samog filterskog medija i otpora sloja prašine. Empirijska formula (procijenjena) je:
\Delta P = \Delta P_0 \Delta P_d

- \Delta P_0: Otpor čistog filterskog uloška (Pa), obično 100-200 Pa;
- \Delta P_d: Otpor sloja prašine (Pa), koji je povezan s debljinom sloja prašine i brzinom filtracije. Tijekom rada, ukupni otpor se općenito kontrolira između 1000-1500 Pa.

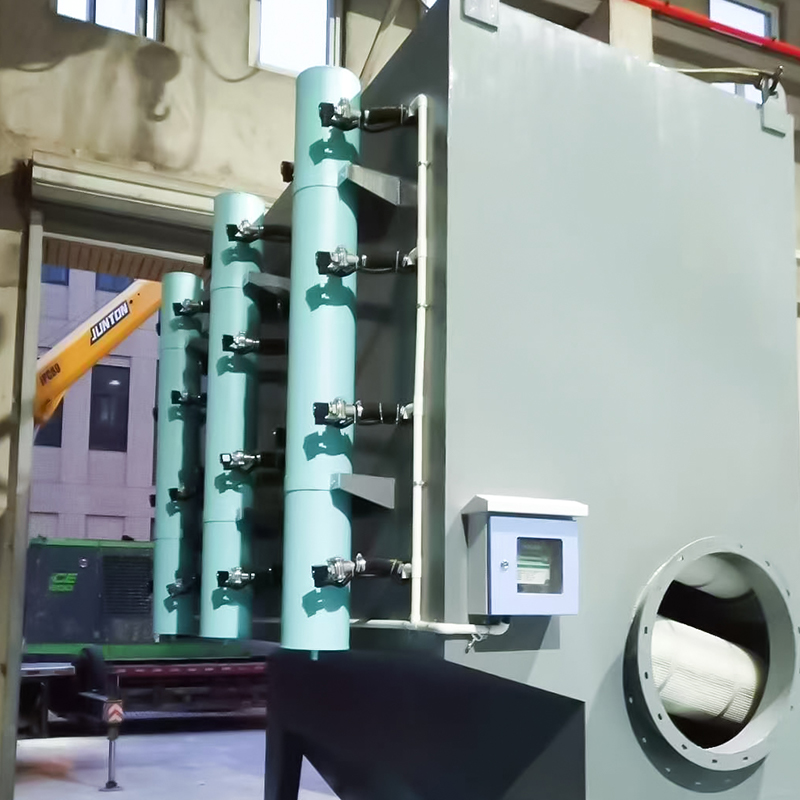

5. Parametri pulsnog ubrizgavanja (za modele pulsnog čišćenja)

- Tlak ubrizgavanja: Tipično 0,4-0,6 MPa (komprimirani zrak);
- Vrijeme ubrizgavanja: 0,1-0,2 sekunde po filtarskom ulošku;
- Ciklus ubrizgavanja: Ovisno o postavci otpora, obično 30-120 sekundi (automatski podesivo putem regulatora diferencijalnog tlaka).

Gornju formulu treba prilagoditi na temelju stvarnih radnih uvjeta (kao što su koncentracija prašine, veličina čestica i temperatura) kako bi se osigurao učinkovit i stabilan rad opreme.
