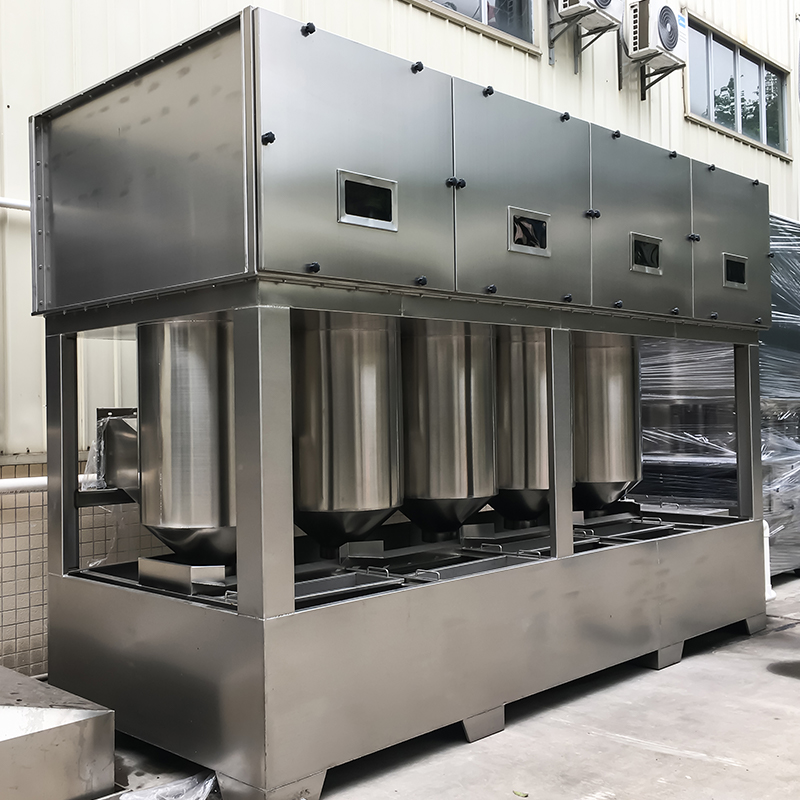

Hibridni ciklonski toranj za prskanje

Hybrid Cyclone Tower (također poznat kao "Cyclone Hybrid Spray Tower" ili "Hybrid Cyclone Tower")

Ovo je uređaj za mokro pročišćavanje koji integrira ciklonsko centrifugalno odvajanje velike brzine s višeslojnom apsorpcijom raspršivanjem unutar jednog tornja. Spaja pet mehanizama: inerciju, centrifugiranje, sudar, emulzifikaciju i apsorpciju, dovršavajući cijeli proces "hvatanja čestica, apsorpcije plinovitih zagađivača, odmagljivanja i dehidracije" unutar istog uređaja.

I. Princip rada (integracija u četiri koraka)

1. Ciklonsko uvlačenje

Ispušni plin pun prašine ili zagađivača, pod negativnim tlakom ventilatora, tangencijalno ulazi u "ciklonski generator" (guide vanes cyclone) na dnu tornja. Protok zraka trenutno se ubrzava na 15-25 m/s, stvarajući jako vrtložno polje strujanja.

2. Emulgiranje plin-tekućina

Cirkulirajuća vodena pumpa na dnu tornja isporučuje apsorpcijsku tekućinu (vodu, alkalnu otopinu ili oksidans) u spiralnu mlaznicu na vrhu tornja, gdje se raspršuje u smjeru suprotnom od struje. Pod djelovanjem ciklonskog protoka velike brzine, kapljice tekućine se sijeku i atomiziraju u kapljice mikronske veličine, koje se zatim temeljito miješaju s vrtložnim strujanjem zraka kako bi se stvorio "sustav emulzije plin-tekućina". • Čestice: centrifugalna sila ih baca prema zidu tornja, gdje se sudaraju s tekućim filmom i nose prema dolje.
• Plinoviti zagađivači (HCl, NH3, BTEX, itd.): Otopiti, neutralizirati ili oksidirati u zoni emulgiranja.

3 Centrifugalna separacija
Emulgirani sustav ulazi u "konvergirajući-divergentni" cilindar centrifuge, gdje se radijus protoka postupno smanjuje, a centrifugalna sila eksponencijalno raste. Kapljice visoke gustoće i čestice prašine bacaju se prema stjenkama, slijevajući se niz stijenke u korito. Pročišćeni suhi plin konvergira prema središnjoj osi i diže se.

4 Pakiranje Fino pranje Odmagljivanje
Uzlazni protok zraka zatim prolazi kroz jedan ili dva sloja pakiranja (Pallovi prstenovi ili šuplje kuglice) i sekundarni sprej za daljnje uklanjanje zaostalih onečišćenja. Valovita ploča ili odmagljivač od žičane mreže na vrhu hvata uvučene kapljice, a čisti plin konačno ispušta ventilator kako bi zadovoljio standarde.
Cijeli proces uključuje zatvoreni ciklus tekućine, a sediment se redovito uklanja strugačem ili uređajem za uklanjanje mulja.

II. Strukturne značajke
• Integrirani dizajn: vrtložna sekcija za raspršivanje, sekcija za odmagljivanje, sekcija za punjenje, koja integrira četiri funkcije, zauzima manje od 60% otiska uobičajenog tornja za raspršivanje s istim volumenom zraka.
• Mlaznica koja se ne začepljuje: koristi spiralnu mlaznicu velikog promjera s unutarnjim filterskim uloškom, što je čini manje osjetljivom na začepljenje ostacima boje i vlaknima.
• Odvojivi vrtložni modul: izrađen od SUS304/316L ili FRP-a, može se ukloniti i potpuno zamijeniti ako se istroši.
• PLC kontrola promjenjive frekvencije: Automatski prilagođava brzinu ventilatora na temelju razlike tlaka, štedeći preko 30% energije.

III. Primjenjive primjene plina/prašine
Razmatranja dizajna tipičnih zagađivača u industriji
Bojanje sprejom za automobile/namještaj. Maglica boje, HOS-ovi na bazi benzena, ljepljiva prašina Tijelo tornja: SUS304, flokulant za maglicu boje koji se dodaje cirkulirajućoj vodi
Brušenje/poliranje hardvera Metalna prašina (sadrži ulje) Predciklon za uklanjanje velikih čestica, toranj opremljen strugačima
Kemijski/farmaceutski HCl, NH₃, HF, diklorometan Dvostupanjska apsorpcija: pretvodna post-alkalna/oksidacijska otopina
Spaljivanje otpada/postrojenje za obradu otpadnih voda Miris, NH₃, H₂S Tijelo tornja: FRP zaštita od korozije, cirkulirajuća voda dodana natrijevim hipokloritom
Ispuh kotla/peći: Dim, SO₂, NOₓ Hlađenje na <80°C prije ulaska u toranj

IV. Indikatori tehničke izvedbe (tipične vrijednosti)
• Protok zraka: 5.000–80.000 m³/h (moguće paralelno širenje)
• Učinkovitost uklanjanja prašine: ≥99% (čestice ≥1 μm)
• Učinkovitost uklanjanja magle: ≥95%
• Pad tlaka: 800-1200 Pa
• Radna temperatura: ≤80°C (FRP); ≤150°C (SUS316L)

V. Prednosti u usporedbi s konvencionalnim tornjevima za raspršivanje
① Centrifugalno predodvajanje smanjuje opterećenje punila za 70%, čineći ga manje sklonim začepljenju.
② Rotirajući protok zraka poboljšava prijenos mase, povećavajući učinkovitost pročišćavanja za više od 15% za opremu istog volumena.
③ Nema pokretnih dijelova, pojednostavljuje održavanje, s godišnjim troškovima održavanja manjim od 2% ulaganja u opremu.

Hibridni ciklonski toranj koristi spojeni mehanizam "ciklonskog višestupanjskog prskanja velike brzine" za istovremeno hvatanje čestica i apsorbiranje plinovitih zagađivača čak i pod složenim radnim uvjetima kao što su visoko viskozna prašina, uljna magla, začepljenje i veliki volumen zraka. To je vrlo učinkovit izbor za prethodnu obradu ili duboko pročišćavanje otpadnog plina u industrijama kao što su prskanje, kemijsko inženjerstvo i metalurgija.
